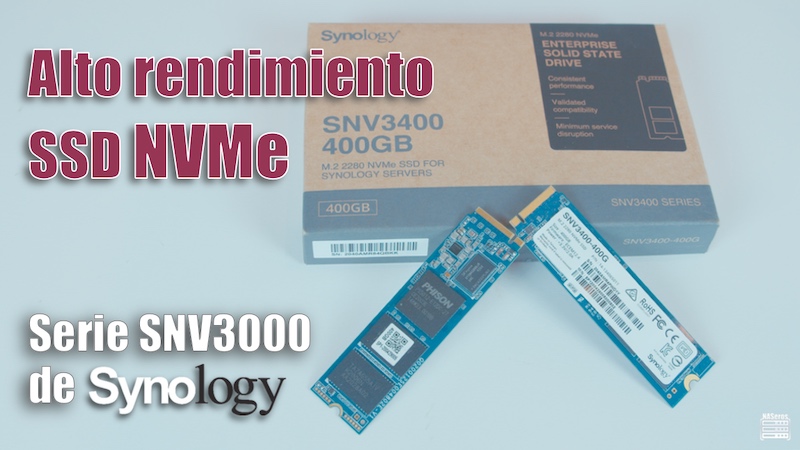

Continuamos con los SSD de alto rendimiento. Esta vez nos vamos a centrar en los SNV3400 y SNV3500 de Synology. La serie SNV300 son unos SSD M.2 NVMe con unas características muy especiales.
Al igual que con los modelos SSD con interfaz SATA de la serie SAT5200 de Synology, la serie SNV3000 también tiene una controladora Phison, una memoria DRAM para nivelar el desgaste de las celdas NAND y condensadores con función PLP para evitar la pérdida de datos en caso de caída eléctrica.
Vamos a analizar uno por uno estos componentes más detenidamente para ver por qué son tan buenas estas unidades NVMe de Synology.
Controladora Phison serie SNV3000 Synology
La serie SNV3000 de Synology tiene una controladora Phison PS3112-S12DC que ha sido modificada y optimizada para garantizar la compatibilidad y el máximo rendimiento con el hardware de los servidores de Synology. Esto es muy importante ya que con una actualización del sistema operativo de Synology (DSM) se puede actualizar el firmware de estos SSD y así optimizar su rendimiento.
Esta controladora Phison cuenta con una protección de ruta de datos punto a punto gracias a su motor de corrección de errores LDPC 3.0 ECC que garantiza la integridad de los datos durante todo el recorrido a lo largo de los diferentes elementos del SSD. En la serie SNV3000 se verifica continuamente la paridad de los datos ante posibles corrupciones.
Protección PLP
Otro aspecto muy importante es la protección de los datos ante la pérdida de suministro eléctrico mediante una batería de condenadores integrados en la propia placa de la NVMe. Esta es la gran diferencia entre los modelos SNV3400 y 3500. La protección PLP (Power Loss Protection) sólo está disponible en la serie 3500.
Los condensadores de la serie SNV3500 suministran energía durante el tiempo necesario para limpiar y copiar los datos de la DRAM en la NAND. Esto asegura la integridad de los datos de la tabla FTL y la protege en caso de pérdida potencia eléctrica.
Los Synology SNV3400 están más enfocados para los servidores NAS de gamas medias y medias-altas como por ejemplo el Synology DS920+ que te mostré hace poco, mientras que los SNV3500 están diseñados para servidores de alto rendimiento como los FlashStation. La clave radica en la sensibilidad de los datos a proteger. Los servidores de muy alto rendimiento soportan cargas de trabajo muy altas y además por lo general los datos que manejan son mucho más críticos.
El alojamiento de los slots M.2 NVMe de las gamas medias de Synology está preparado para las NVMe3400 mientras que para usar las SNV3500 deberemos recurrir a las tarjetas de expansión PCIe de Synology. Más abajo tienes las tarjetas compatibles por si quieres echarles un ojo.
Colocación de una pareja de memorias SNV3400 en un DS920+.
Vídeo Synology SNV3400 vs SNV3500
Aquí tienes el vídeo con todas las características, especificaciones técnicas y diferencias entre la SNV3400 y SNV3500 de Synology.
Si quieres ver los precios de estas unidades aquí los tienes:
- SNV3400: https://amzn.to/3m14Bk5
- SNV3500: https://amzn.to/354xgh3
- SAT5200-480G: https://amzn.to/3nlzBNd
- SAT5200-960G: https://amzn.to/3is7PLd
- SAT5200-1920G: https://amzn.to/2GusL6T
Capacidad y factor forma serie SNV3000 de Synology
Toda la serie SNV3000, tanto el SNV3400 como el SNV3500 tienen 400GB de almacenamiento. Al contrario que en la serie SAT5200 no hay diferentes capacidades. Como las memorias NVMe en Synology están enfocadas a caché y no al almacenamiento de datos no requieren de capacidades tan altas como los SSD de 2,5".
Los SNV3400 tienen un factor forma 2280 , es decir, 22mm de ancho y 80mm de largo y tiene tecnología PCIe gen3.0 x4 con 4 carriles de tercera generación. Todo esto lo tienes explicado en este post sobre los tipos y formatos de unidades SSD.
Los SNV3500 tienen un factor forma 22110 (22mm de ancho pero 110mm de largo). Son más largos que los SNV3400 porque como tienen los condensadores necesitan más espacio en la placa (PCB). Por supuesto también son PCIe gen3.0 x 4 por que la controladora y el resto de componentes es la misma a excepción de los condensadores.
DRAM
La DRAM tiene la función de almacenar la tabla FTL para disminuir el desgaste de las celdas de la NAND y aumentar la nivelación. Todo esto lo tienes explicado en el anterior post sobre loa serie SAT5200 también de Synology
En la serie SNV3000 la DRAM es de menor que en la SAT5200 porque la capacidad de almacenamiento es menor. Los SNV3400 y SNV3500 cuentan con un único módulo DRAM de Hynix en vez de los 2 de su hermano con interfaz SATA. Ten en cuenta que la tabla de direccionamiento FTL que debe almacenar es mucho menor porque la NAND es más pequeña y contiene menos direcciones de memoria.
NAND
Finalmente llegamos al almacenamiento NAND. Tanto en los modelos SNV3400 como los SNV3500 tenemos 4 paquetes de módulos NAND de 128 GB, por lo que en total tienen de 512 GB. Como la capacidad accesible por el usurario es de 400GB, eso quiere decir que el sistema deja 112 GB reservados para sobreaprovisionamiento para el controlador.
El sobreaprovisionamiento es muy grande porque es la cuarta parte del espacio total. Esto reduce mucho el efecto de sobreamplificación de escritura, se aumenta la nivelación y por lo tanto se mejora el rendimiento y vida útil del SSD frente a altas cargas de trabajo. Ten en cuenta que estos SSD están enfocado a su uso como caché y eso hace que se les exija mucho.
Tarjetas de expansión compatibles
Synology E10M20-T1
La tarjeta PCIe Synology E10M20-T1 es un a tarjeta PCIe dual porque tiene un puerto de 10Gbps para dotar al servidor de una mayor velocidad de conexión y 2 slots NVMe.
Tarjeta E10M20-T1: https://amzn.to/343cH5w
Características:
- 1 puerto multi-gigabit 10GBASE-T (compatible con 2,5/5 GbE )
- 2 ranuras SSD NVMe M.2 2280/22110
- PCIe 3.0 x8
- 2 conectores M-Key
Synology M2D20
La tarjeta PCIe Synology M2D20 es una tarjeta adaptadora para albergar 2SSD PCIe M.2 NVMe.
Tarjeta PCIe M2D20: https://amzn.to/379Fszo
Características:
- 2 ranuras SSD NVMe M.2 2280/22110
- PCIe 3.0 x8
- 2 conectores M-Key
Recuerda que las unidades NVMe en Synology son siempre para caché de lectura/escritura y no para almacenamiento de datos.
Ficha técnica serie SNV3000 de Synology
La serie SNV3000 de Synology está diseñada para caché de servidores con altas exigencias como posproducción multimedia, bases de datos, servidores web, virtualización o cualquier servicio con altas cargas de trabajo.
Al tener un controlador Phison diseñado para la propia Synology hace que el sistema monitorice continuamente los SSD y realice una análisis de la vida útil de cada unidad basándose en cargas de trabajo reales que realizan.
Su rendimiento es muy alto porque alcanzan los 40.000 IOPS de escritura aleatoria y 205.000 IOPS de lectura.
Aquí tienes una tabla con las principales características técnicas de cada modelo.
| SNV3400-400G | SNV3500-400G | ||
|---|---|---|---|
| General | Capacidad | 400 GB | 400 GB |
| Factor de forma | M.2 2280 | M.2 22110 | |
| Interfaz | NVMe PCIe 3.0 x4 | NVMe PCIe 3.0 x4 | |
| Rendimiento | Lectura secuencial (128KB, QD32) | 3,100 MB/s | 3,100 MB/s |
| Escritura secuencial (128KB, QD32) | 550 MB/s | 550 MB/s | |
| Lectura aleatoria (4KB, QD256) | 205,000 IOPS | 205,000 IOPS | |
| Escritura aleatoria (4KB,QD256) | 40,000 IOPS | 40,000 IOPS | |
| Resistencia y fiabilidad | Terabytes escritos (TBW) | 500 TB | 500 TB |
| Escrituras de unidad por día (DWPD) | 0.68 | 0.68 | |
| Promedio de tiempo entre averías (MTBF) | 1.8 millones de horas | 1.8 millones de horas | |
| Protección contra pérdida de energía | NO | SI | |
| Garantía | 5 años | 5 años | |
| Consumo de energía | Lectura activa (típ.) | 3.2 W | 3.7 W |
| Escritura activa (típ.) | 3.2 W | 3.4 W | |
| Inactivo | 2.0 W | 2.0 W | |
| Otros | Tamaño (Altura x Anchura x Profundidad) | 3.5 mm x 22 mm x 80 mm | 4.5 mm x 22 mm x 110 mm |
